栾川县原双丰公司雷湾选厂尾矿库闭库治理工程

一、工程概况

1、尾矿库闭库简介及周边环境

栾川县双丰矿业有限公司雷湾选厂尾矿库始建于2004年3月，原所属单位为栾川县双丰矿业有限公司雷湾选厂，2010年该尾矿库停止使用，由雷湾村委负责管理。

尾矿库位于栾川县栾川乡雷湾村庙沟内，有矿山小路，交通十分方便。库区上游为栾川县双丰矿业有限公司雷湾选厂，左测为混凝土结构宽2.5m上坝道路，下游100m为栾卢公路，沿路为雷湾村，库区下游61m有一废弃厂房，150m为农田和分散居住的农户3户，除外无其他重要设施。

2、水文地质条件

（1）地表水

库区内地表水季节性变化明显，冲沟内除雨季有地表水外，大部分无水，据计算，库区内的汇水面积S汇=0.134m2。

（2）地下水

库区内地下水类型为基岩裂隙水 松散层孔隙潜水。

基岩裂隙水主要赋存基岩裂隙密集带，以大气降水及第四系中更新统和全新统松散地层中的孔隙潜水补给为主，水量多少受岩体裂隙发育情况、岩石破碎程度及大气降水多少控制，以地下径流方式向沟谷排泄。

3、尾矿堆积方式

该尾矿库的堆积坝形式为上游式，由选矿厂排出的尾矿浆通过管道泵送矿，自初期坝开始向库区的上游逆堆筑子坝。

4、尾矿库现状

（1）初期坝

初期坝为浆砌石坝，坝高10.0m,顶宽1.5m,外坡坡比为1;0.2,坝顶轴线长40m。

现场查期，在初期坝距坝顶2.4m处有4根排渗钢管，右侧底部为排水管出口，出口下方有消力池。滩面右侧有一钢混结构排水管，管内径1m，外径1.2m。排水管每隔6米留有混凝土结构进水方口，方口长1.1m，宽1m，深1.3m。初期坝坝顶距离第一个排水管间距为28m。

现场查勘，初期坝未发现位移、变形等不良现象。

（2）堆积坝

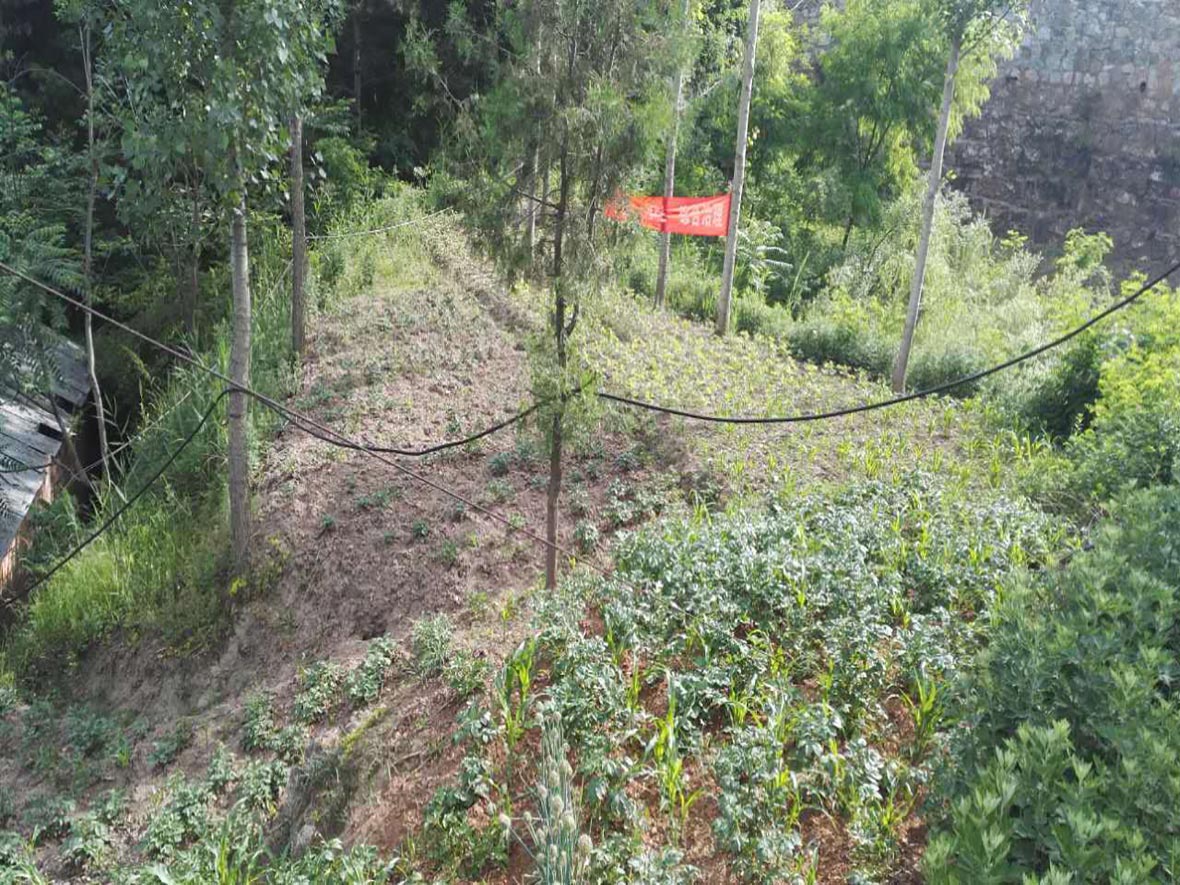

该尾矿库无堆积坝，滩面与初期坝坝顶相差0.75m,滩面不平整。目前尾矿库总库长130m，库内无水，滩面上已进行了覆土，并种有庄稼。

（3）防洪系统

该尾矿库在库区右侧设置有排水涵管。排水涵管内径为1.0m，排水涵管每节节长2.0m，排水管之间用水泥封堵，排水涵管顶部每隔5m设置一进水槽，进水槽边长为1.1m，槽深1.3m,砖砌结构。

现场查勘，排水涵管局部破损，局部基础受雨水冲刷，基础下部被掏空，排水涵管出口消力池有裂缝。

（4）上坝道路

在库区左侧有通往雷湾选厂道路，该道路可直达尾矿库尾部，道路为水泥路面，路面宽度为4.0m，道路目前运行良好。

二、闭库工程安全设施设计

1、初期坝。经过计算，现状初期坝抗滑稳定性满足规范要求，因此不需要对坝体进行加固处理。

2、初期坝排水设计

为使库区上游汇水顺利排出库外并不冲刷初期坝下游坝脚，设计在初期坝左侧设置坝肩排水沟，初期坝下游设置排水明渠，将上游汇水引出库外。

在初期坝左侧设置坝肩排水沟，排水沟断面为梯形，断面尺寸为B×H=(1.0m～1.6m)×l.0m，采用块石浆砌,厚度500mm的将坝肩排水沟面地形延伸至下游，初期坝内侧设置横向排水沟，排水沟断面为梯形，断面(0.6m～0.9m)×0.8m，采用厚度500mm的块石浆砌，采用M10水泥砂浆抹面，其沟底比左侧坝肩排水沟沟底高300mm与之相接。

初期坝下游沿山体修筑排水明渠，排水明渠断面为梯形，断面尺寸为B×H=(1.0m～1.6m)×l.0m，采用块石浆砌,厚度500mm，采用浆砌石结构，M10水泥砂浆抹面，壁厚500mm，山体一侧坡比为1:0.6，另一侧直立。

横向排水沟基础坐落在尾砂上，基础平整前，应对横向排水沟基础进行干燥，人工夯实，要求压实度不小于0.96，然后铺设厚度100mm的C10素混凝土垫层，要求地期承载力不小于50KPa。

3、库区滩面治理

滩面与初期坝坝顶相差0.75m,滩面不平整。目前尾矿库总库长130m，库内无水，滩面上已进行了覆土，并种有庄稼。

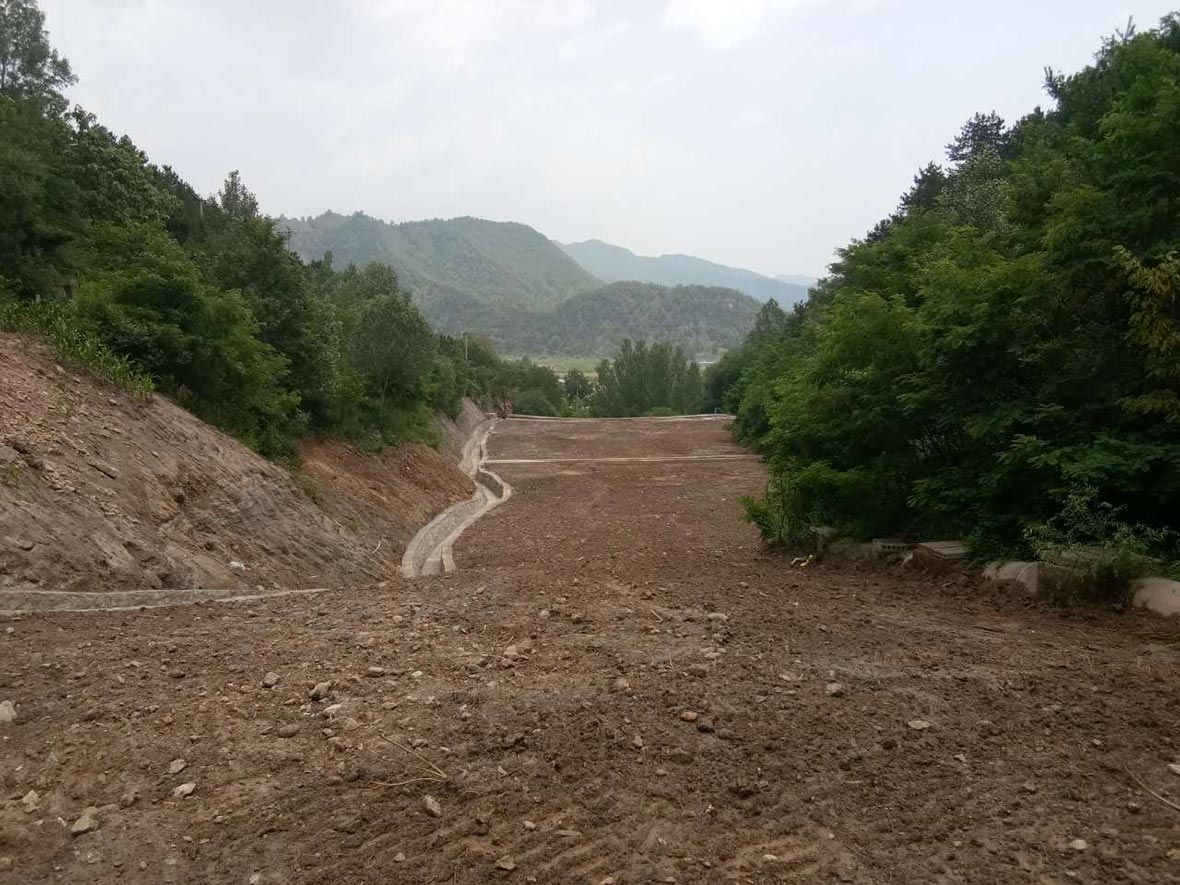

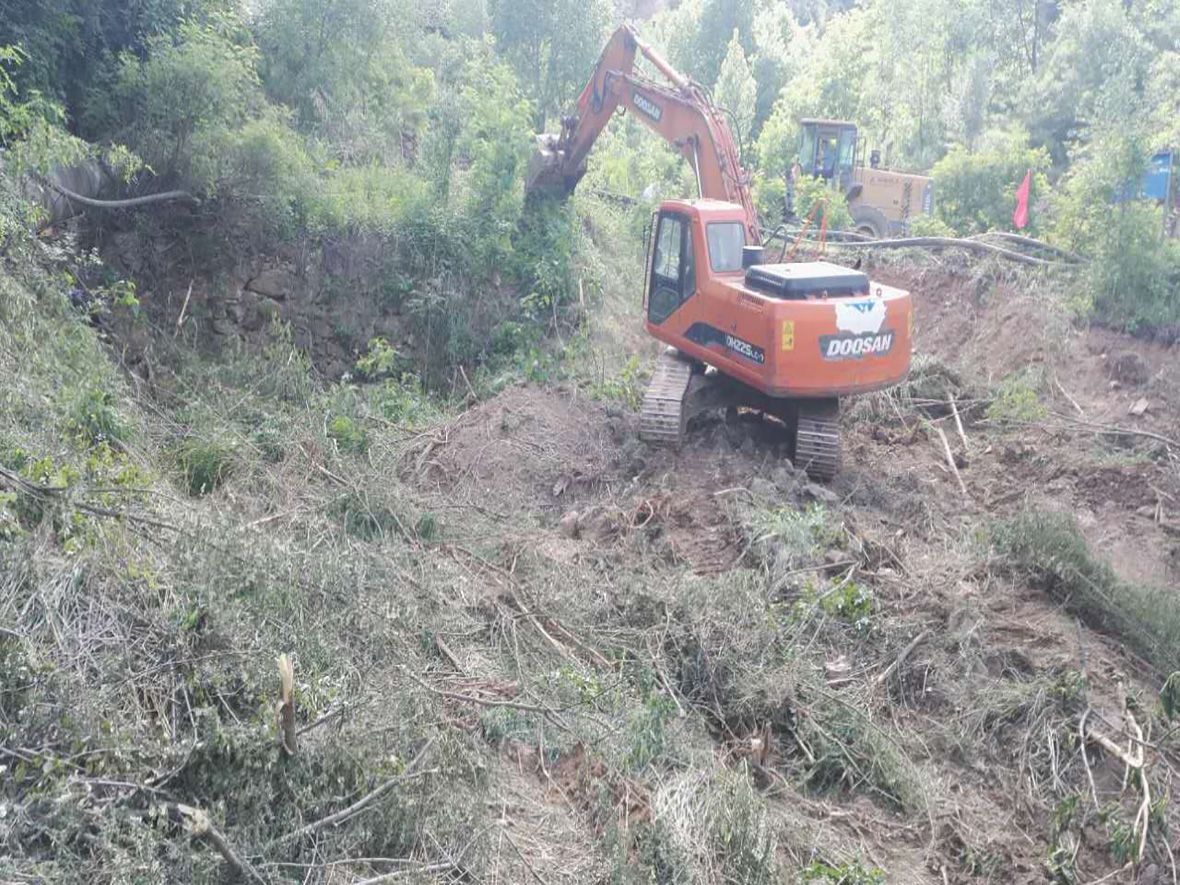

设计对原库区滩面用推土机进行推平整治，整治后库区滩面按6.0%的坡度从库尾坡向坝前，经计算，库尾尾砂量1607.02m³，将该部分尾砂推至坝前摊平碾压处理。为保证滩面排水顺畅，在初期坝坝前及坝前50m处滩面修建横向排水沟，排水沟断面为梯形，断面b×h=(0.6m～0.9m)×0.8m，采用厚度500mm的块石浆砌，采用M10水泥砂装抹面，其沟底比左侧坝肩排水沟沟底高300mm与之相接。

库区滩面以6.0%的坡度从库尾坡向坝前，以2.0%为的坡度从库区右侧坡向库区左侧坝肩排水沟。

在库区左侧与山体结合处设置坝肩排水沟，排水沟断面为梯形，断面b×h=(1.0m～1.6m)×l.0m，采用厚度500mm的块石浆砌，采用M10水泥砂浆抹面。滩面整治后，对滩面进行覆土，覆土厚度不小于500mm。

4、排水系统设计

本次设计原排水涵管排水系统仅作为辅助排水设施，对其损坏处进行维护处理，在库尾排水涵管进水口设置钢盘格栅防止排水口淤堵，对排水涵管出口消力池进行修复处理。

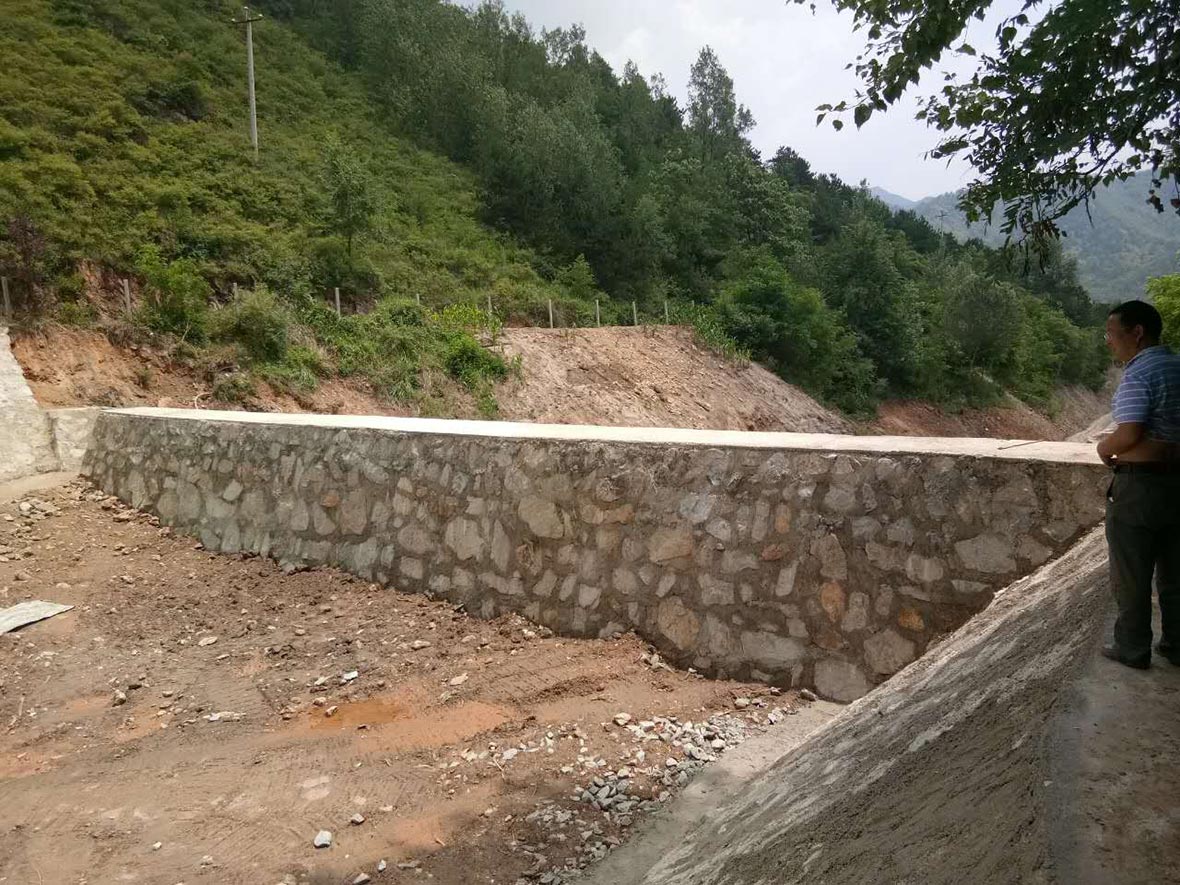

设计在库尾修建拦洪坝，拦洪坝坝高为4.0m，拦洪坝上游坡比为1：0.2，下游坡比为l:0.4，顶宽1.0m，坝轴线长38.5m，装砌石结构。

拦洪坝左侧坝肩修建排水沟，排水沟断面为梯形，断面尺寸为

b×h=(1.0m～1.6m)×2.0m，采用厚度500mm的块石浆砌，采用M10水泥砂浆抹面。
